光物

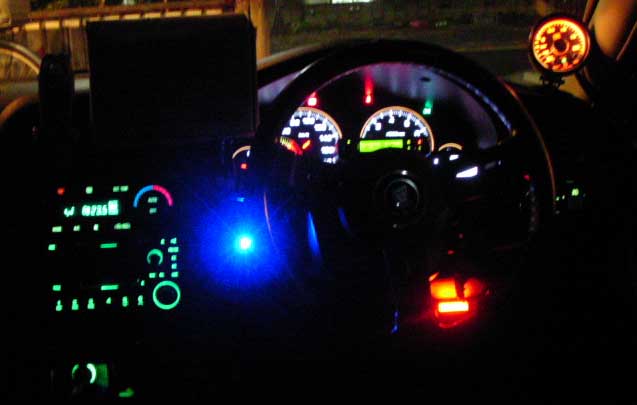

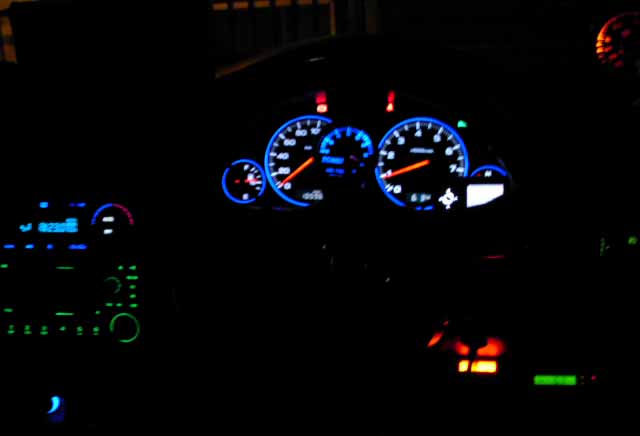

05.0305 室内 夜景 全体

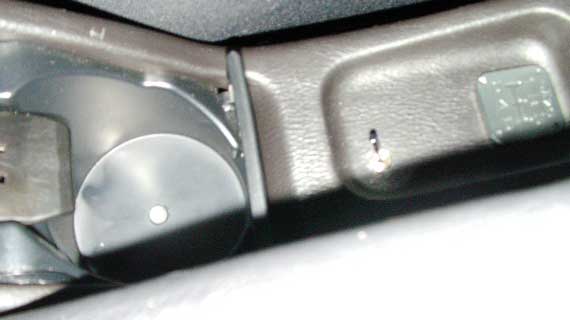

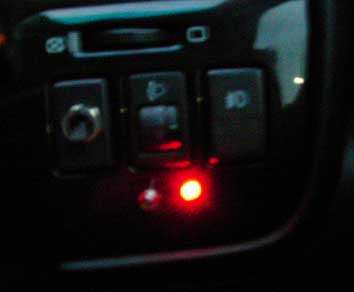

@シフトタイミングランプ埋め込みと青化
センターパネルの右側に青LEDに変更して埋め込み(穴あけてアロンアルファで接着)
コントローラーはセンターコンソールに・・・
写真がぼけて済みません。青色がそれです。
ALED色々
点滅するのやら色が変わるのやら着けました。

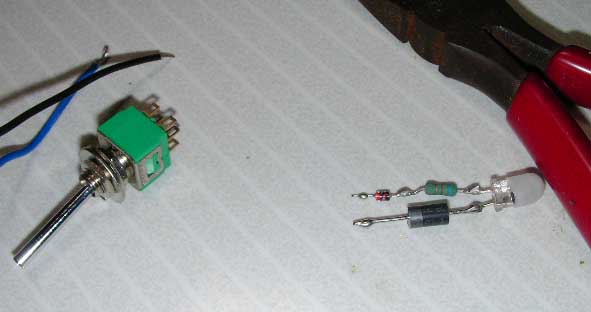

3V駆動のICですので5.6vのツェナーでドロッパの代わりで高圧して抵抗を入れ
ついでに超VFの少ないダイオードを逆流防止で入れています。

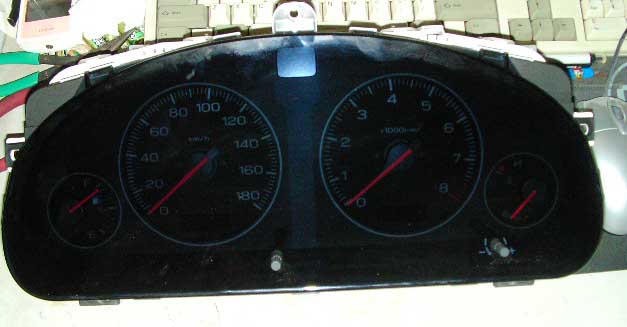

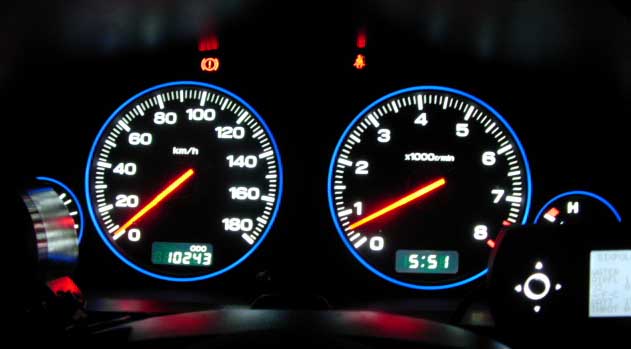

BBFM 青LED化

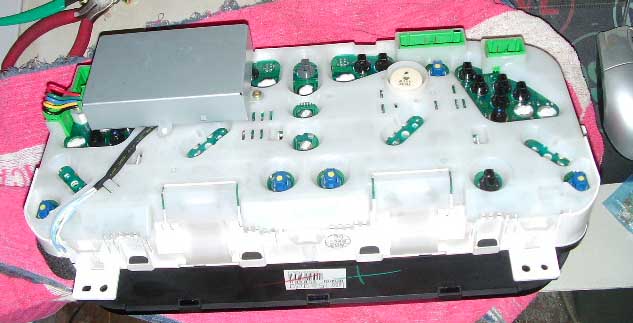

外しました、裏の8個を変更します

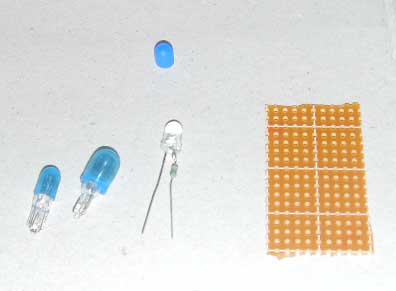

純正の電球(2種類あるんですね)と換装するLED、5000mcd抵抗は470Ωです、拡散のキャップも着けました
斑も無く綺麗

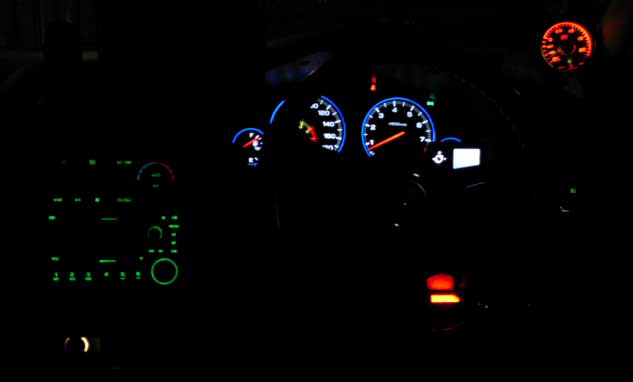

全体像です、シガーライターはBFMのものに変更し、ブーコンを右のポケットにところに移動

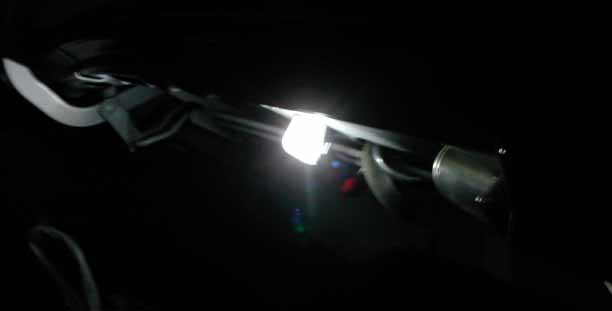

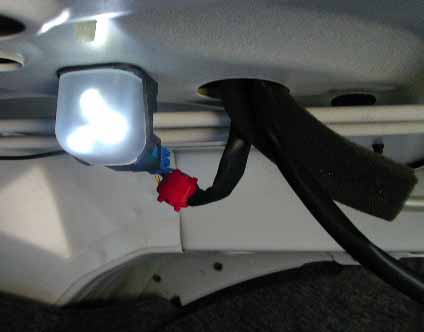

CトランクのランプをLED化 6500mcd 60deg白
夜の画像

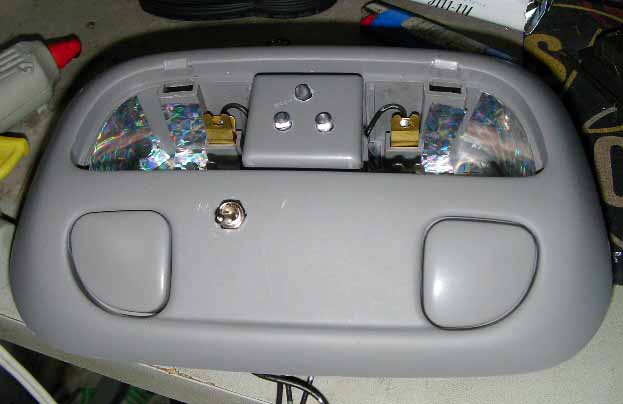

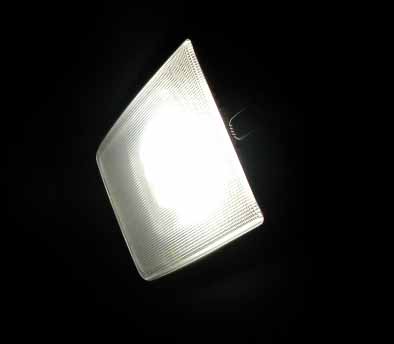

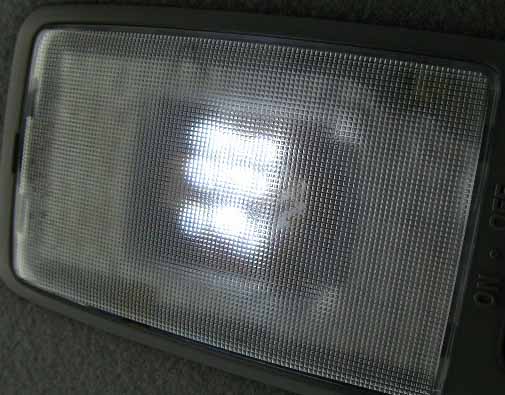

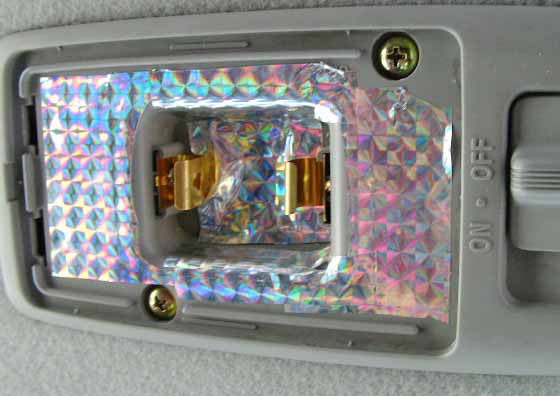

DルームランプをLED化 6500mcd 60deg白 ベースに100円ショップのPET製きらきらシール?
追加。(以前のアルミではショートの可能性あり)
夜の画像
青LED 5000mcd 3個追加 LEDはグラインダーで削って拡散処理

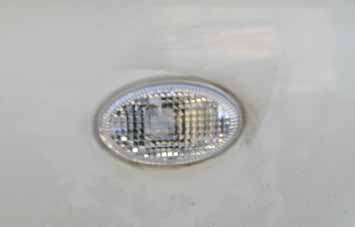

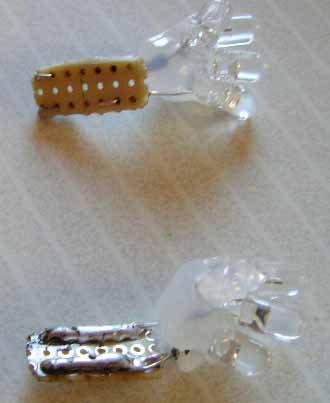

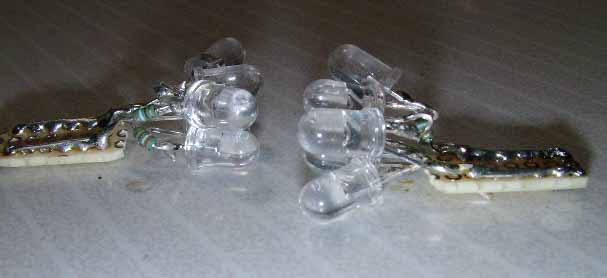

EウィンカーLED化 5600mcd 15deg 黄色何とIf50mAなんだこのLED?
初めは3パラ6個で作成も入らず( ̄m ̄)ぷ
4個にて作成。

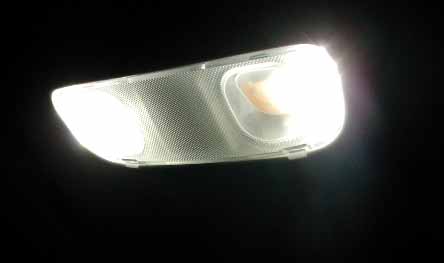

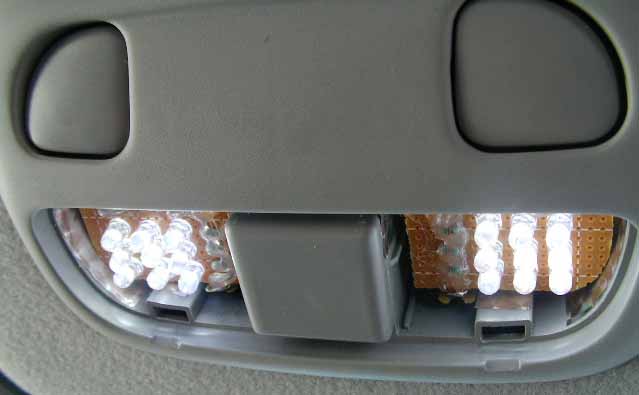

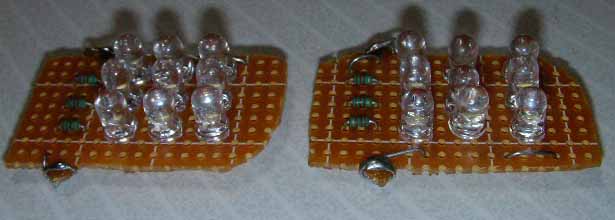

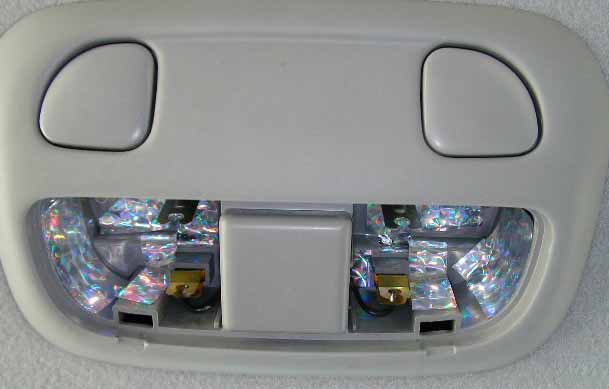

Fマップランプ LED化 6500mcd 60deg 白
ちょっとずれたね、センターよりにLED持ってくれば完璧でした。
機会があれば再作成。下は夜の画像

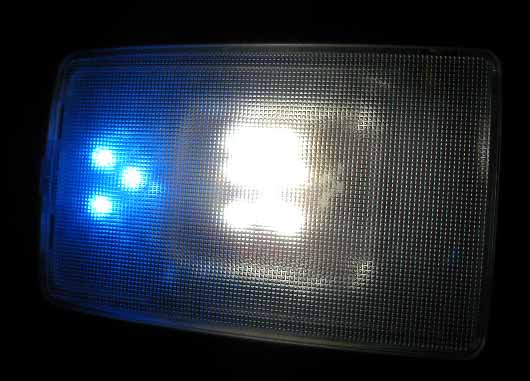

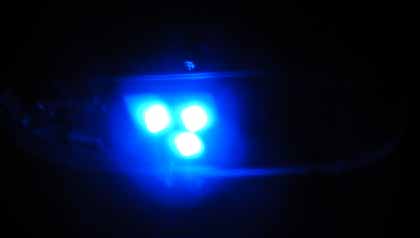

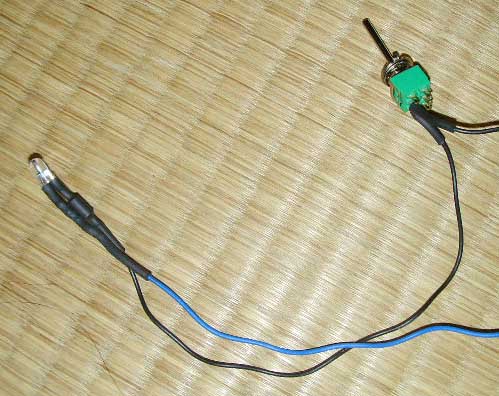

青LED 5000mcd3個とスイッチ追加。LEDはグラインダーで削って拡散処理

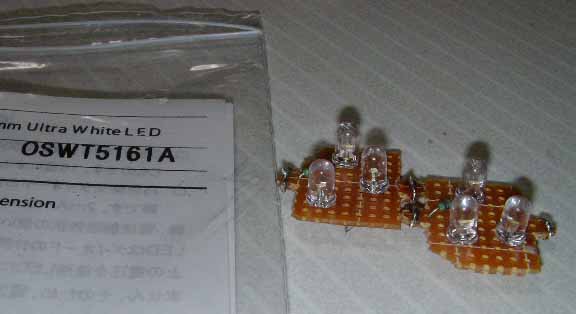

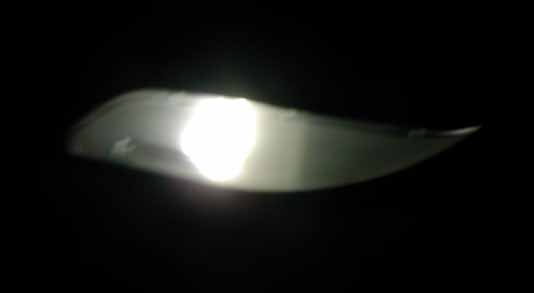

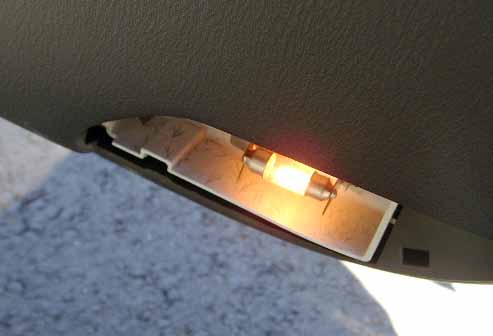

Gカテーシランプ LED化 6500mcd 60deg 白
純正は黄色いです
昼だからわかりづらい。下は夜わかりやすい

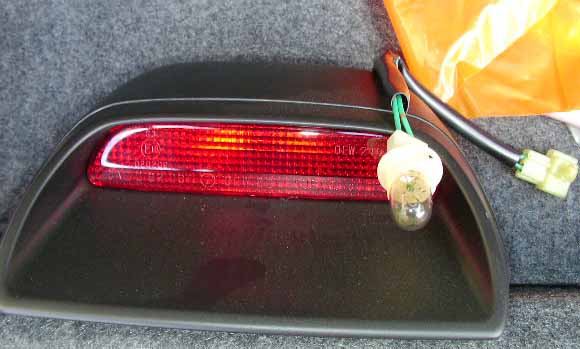

Hハイマウントストップランプ LED化 6500mcd 60deg 白

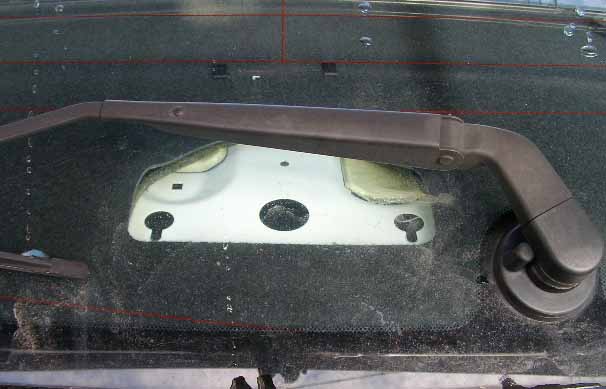

トランクからボルトを緩め、ピンを抜く。後は後部席からずらして外します。
あらあら電球一個かよ。予想ではでは4個くらいだったのに。

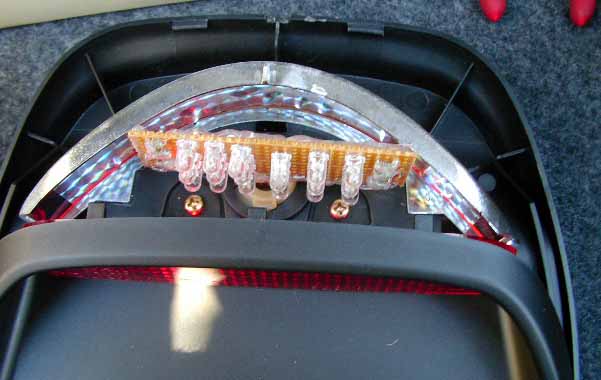

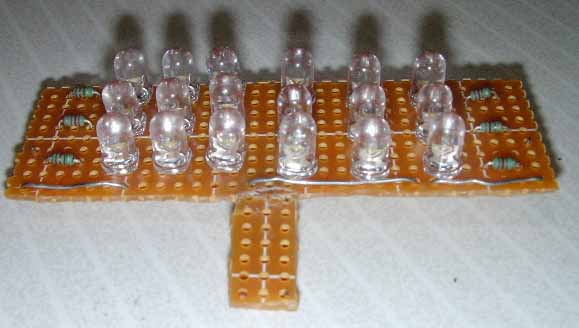

このように18個並べます。
このように組み立てます。この状態にばらすのは後ろからマイナスドライバーでこじるだけ。
まあ良いじゃない?( ̄ー ̄)ニヤリでも全体が光らなくなったね・LEDではリフレクター意味なしですから。残念〜。

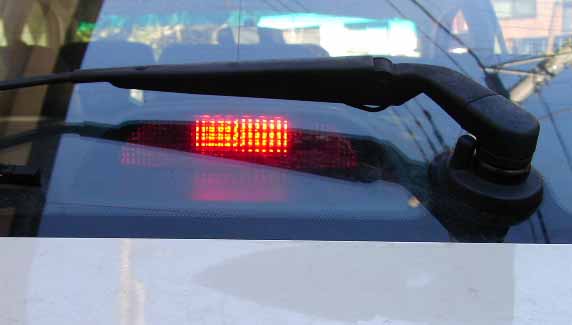

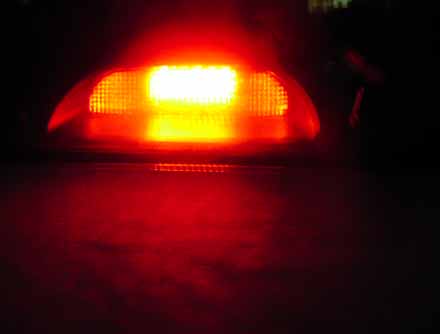

下は夜の画像やっぱり明るいね。
I後付メーター イルミ LED化

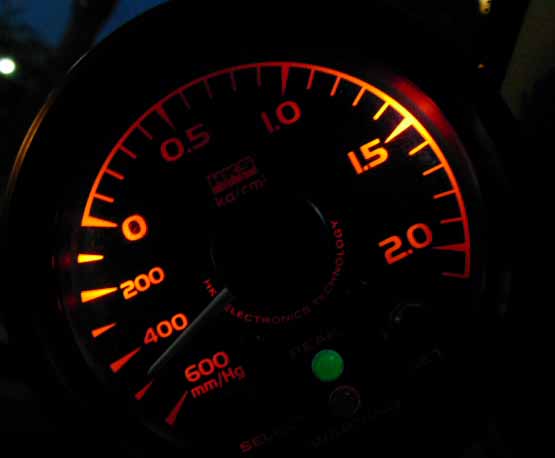

HKSの古い電子式、メーター部が赤なので青はだめ、白も斑が出るね。60度なのになぁ。

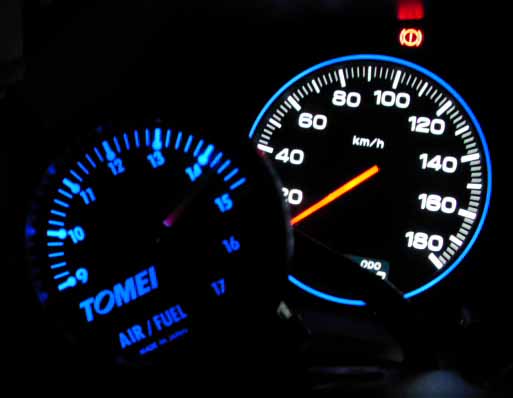

TOMEIのA/F計、こちらは青がばっちり出ています。この青は拡散キャップつけています。

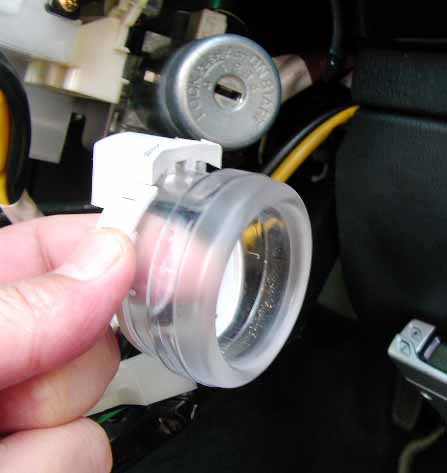

Jキーリングの青化
コラムカバー上下を外し、配線類のコネクタを抜いてキーリングを外す

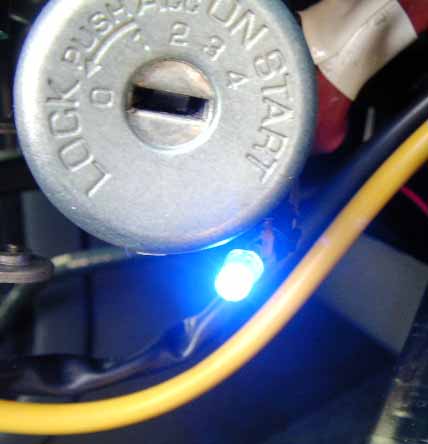

LEDをセット

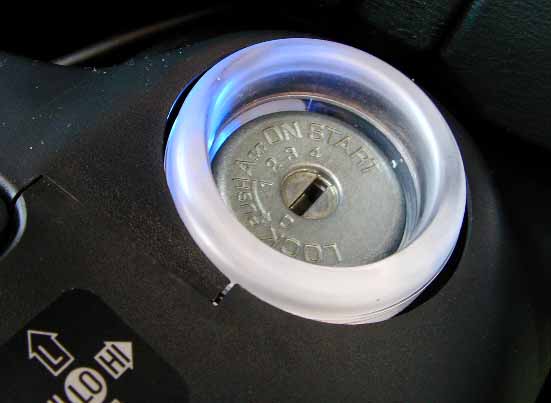

完成。
夜・・・綺麗に発色。

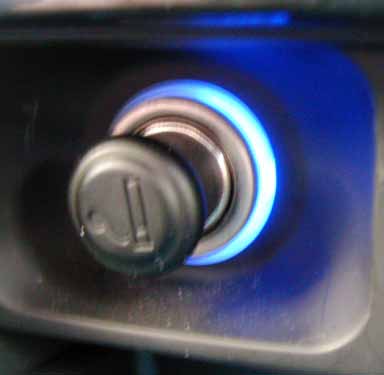

Kシガーライター 青化
センターパネルを外して交換するだけ。簡単。

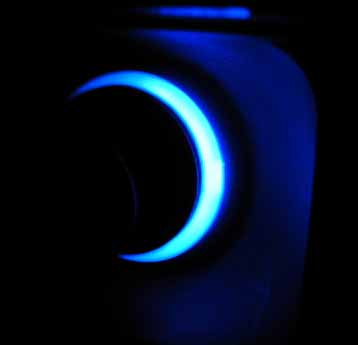

夜・・・綺麗に発色しているが構造上右だけ・・・
Lナンバー灯のLED化

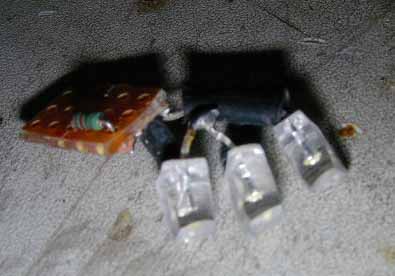

白色LED 5000mcdの物をコンパクトに削りだすグラインダーで大まかに削り
1000番の紙やすりとコンパウンドで仕上げ。
比較(昼)光量は負けるが白い

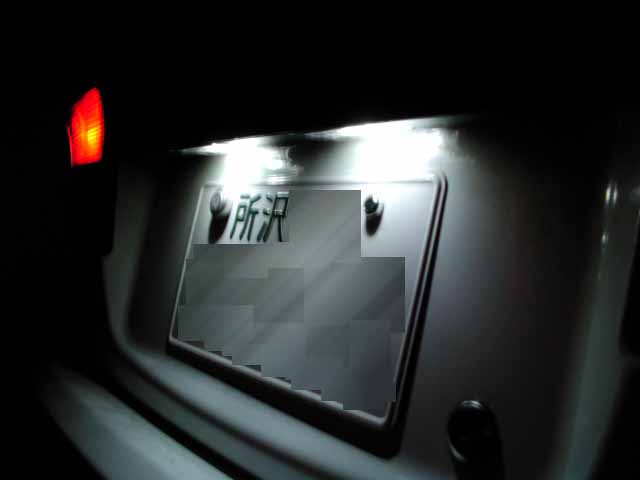

夜は十分に明るいです。角度も調整してまあまあかな?

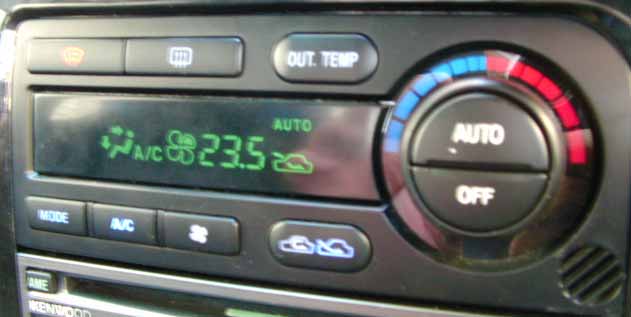

Mエアコンの照明 LED化

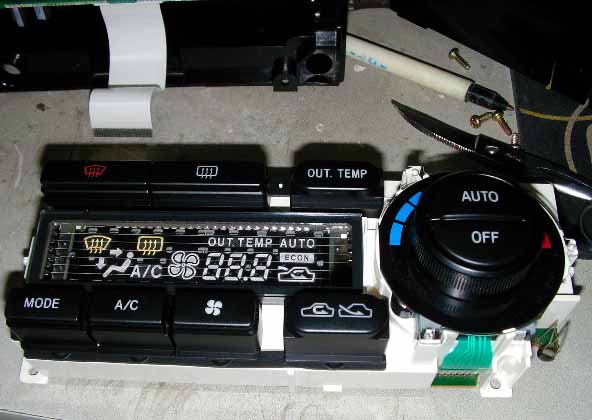

ばらします、エアコンパネルを外したら、4本のねじを外し、2個の爪を外しフラットケーブルを外すとここまで
ばらせます。写真はありませんがここまでばらしたら、表示の緑を青化したいので100円ショップで買った
青のセロファンを貼ります。(カバー側の窓に緑の着色をしているので緑色は取れません)
青のセロファンを2枚重ねたら暗すぎてNG、1枚にしたら青緑(信号色)になってしましました。

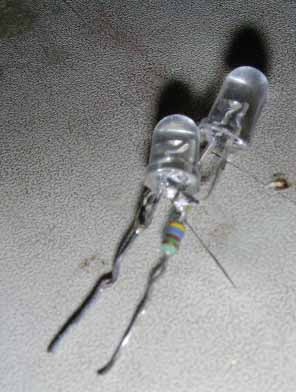

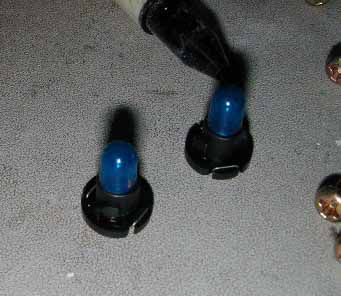

こういう電球が5個ついていますのでリードをばらしてLEDと抵抗を半田付けして組んでいきます。

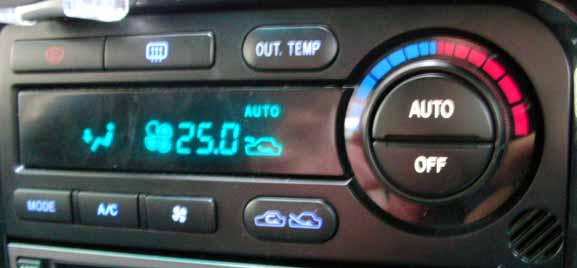

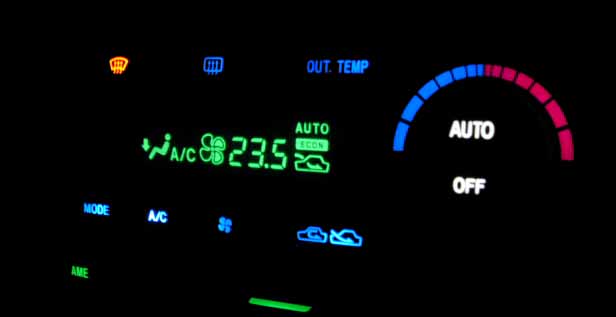

AUTO/OFFの部分は白LED、その他は青で作りました。表示はなんとなく青緑でしょ?

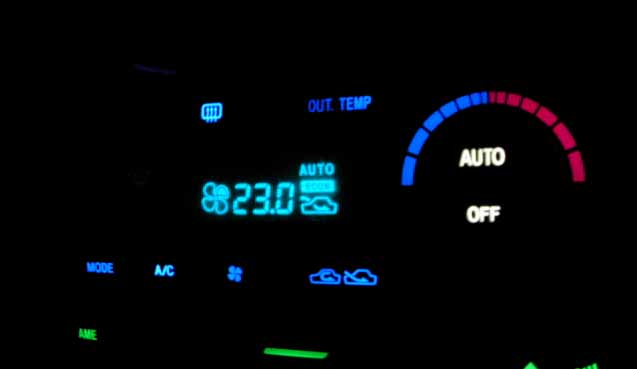

夜
フロントデフォッガの赤が光らなかったので青のLEDの上に白60度5000mcdを小亀に
解りづらいですが光っています、隣のリアデフォッガは白っぽく光るようになりました
夜・・・綺麗

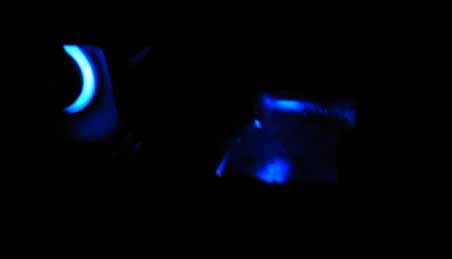

N灰皿の青LED化
ワザと拡散処理していません、夜は綺麗に光りそうです。
夜

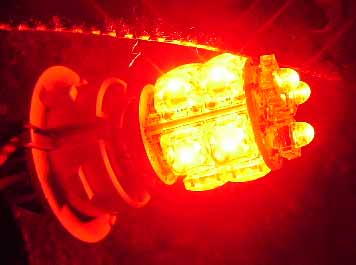

OブレーキランプLED化(既製品、ヤフオク)19発もの

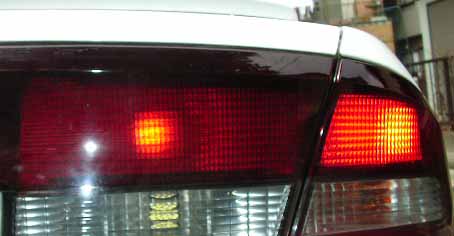

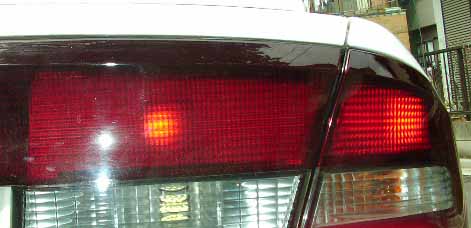

スモール状態(内側のみLED)
ブレーキ状態(内側のみLED)
やはりリフレクターが役立たずになり全然明るくないです。
両側LED化するとおそらく追突されるでしょう
頭をグラインダーと紙やすりでカット
ちょっと拡散

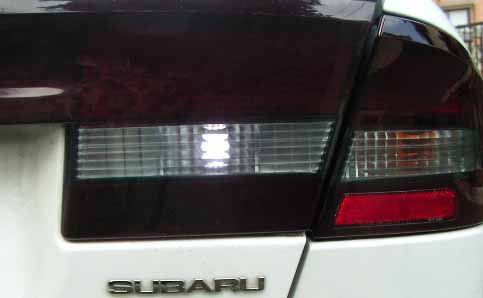

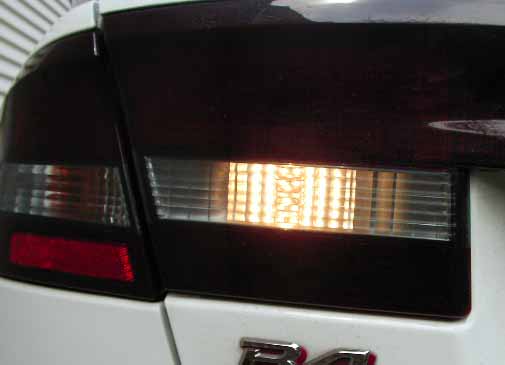

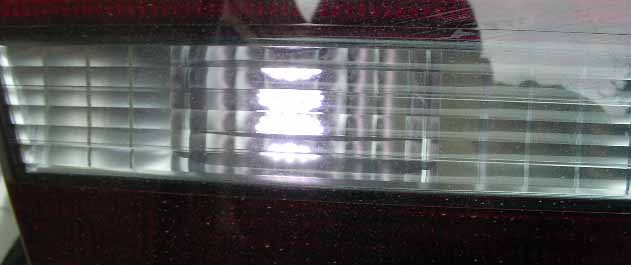

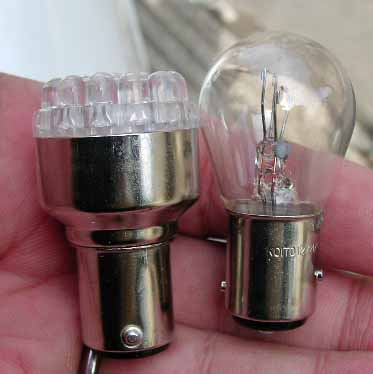

PバックランプLED化(既製品)19連発
やはりリフレクターが活きません。これも考えないと・・
これは純正ランプ・・・明るいです。

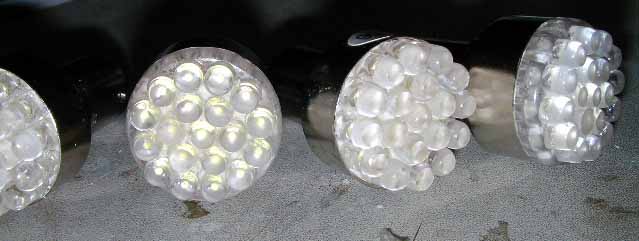

これも頭を飛ばしてちょっと拡散

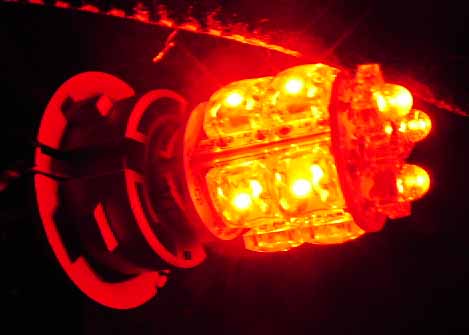

Qブレーキ/スモールLED化

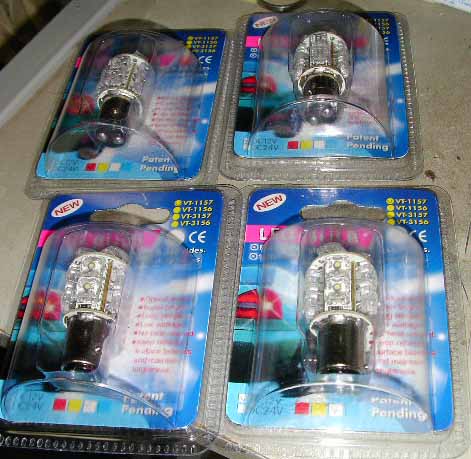

赤2個と白2個を購入。赤2個をブレーキ/スモールに・・
白は週末コーナー/スモールでフロントに仕込みます。
スモールで点灯

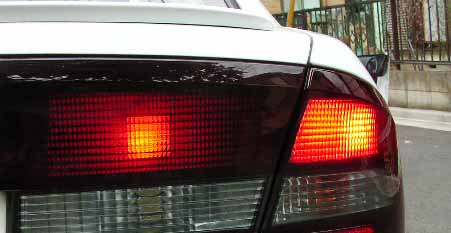

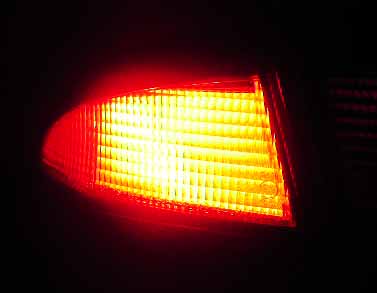

ブレーキで点灯
これが電球のブレーキ
これがLEDのブレーキです遜色無し、横からの光量はもっとあります。八方に放射しているからでしょうね。

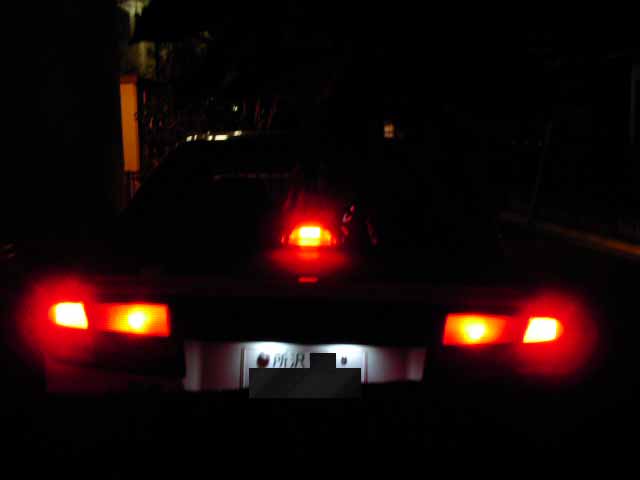

これ光っているの全てLEDです。
※スモール/ブレーキを全てLED化するとスモール点灯後すぐにABS警告灯が点灯します。
そうもそういうロジックになっているようです(知人のBE5Dでも同現象)と言う訳で暗めのセンター
19発は電球にしております。
Rスモール/コーナーランプLED化

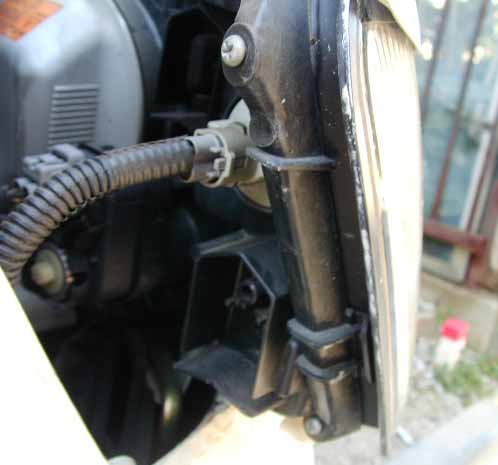

まずライトユニットをボルト3本外し引っこ抜きます。(知恵の輪みたい)傷つけないようにマスキングしました。

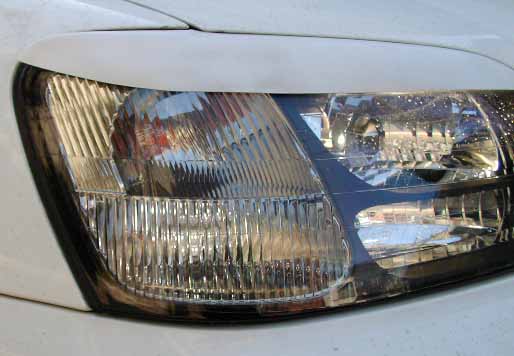

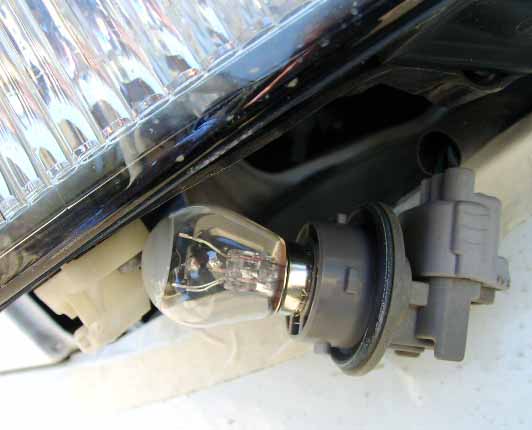

純正コーナーランプ、天井がペイントしてあります。

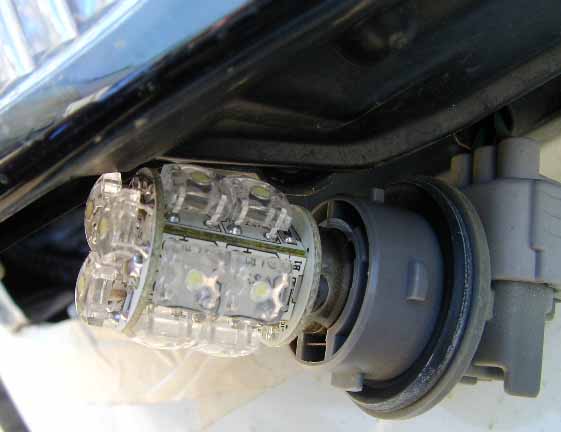

LEDランプVT-1157白に交換。

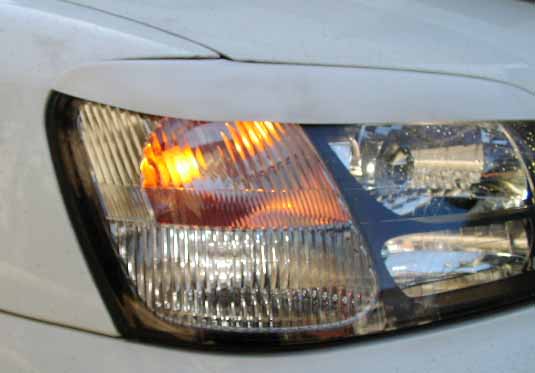

ライト点灯ウィンカー・・・コーナーランプ状態
ライト点灯ウィンカー無し・・・スモール状態。青に近い白です。綺麗。
ついでに100円ショップのラメを塗ってステルス狙いましたがちょっと失敗。

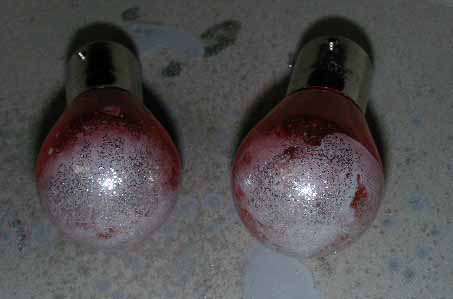

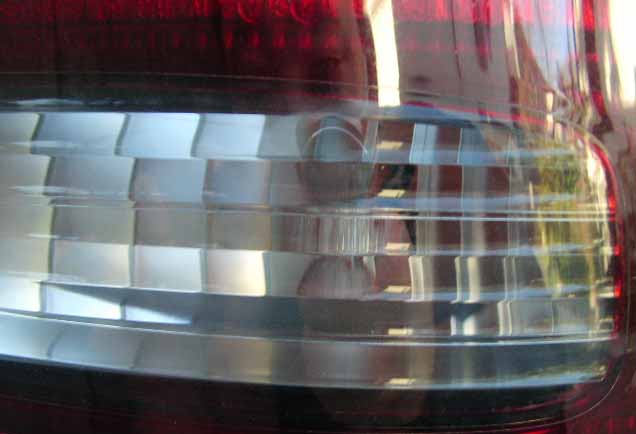

Sリアウィンカーステルス化

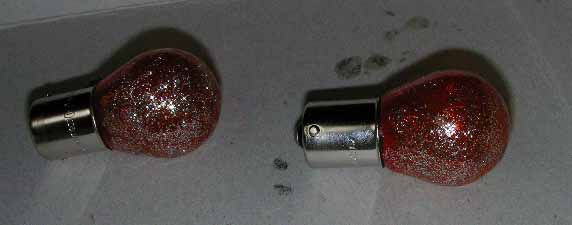

シルバーのスプレーで塗ってから100円ショップの銀ラメマニキュアを塗ります
あら結構いいじゃない

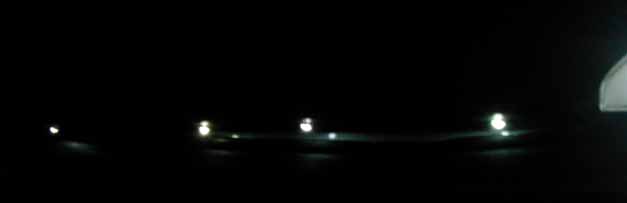

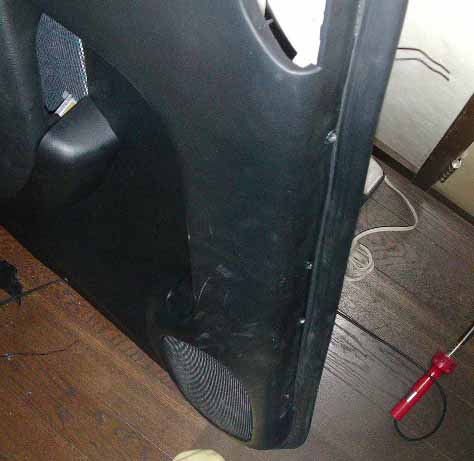

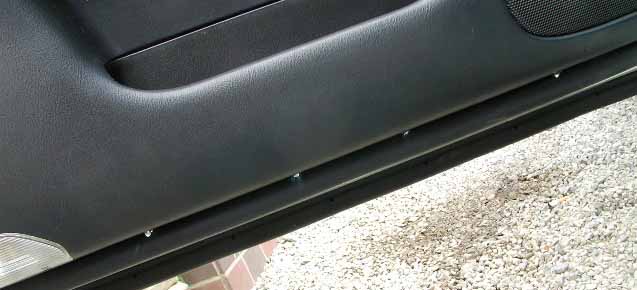

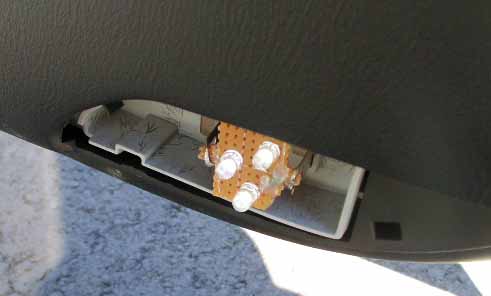

21 カーテシランプ連動ドアランプ 白LED 60dig 5000mcd 片側4個

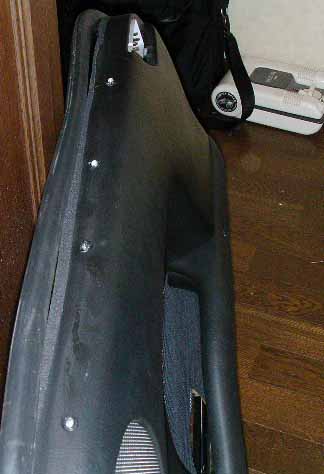

半田ごてで穴を開けてLEDを埋め込みます。
埋め込みました、配線は済です。LED一個でVf3.6vなので38Ωの抵抗とLED4個シリーズに配線しております。

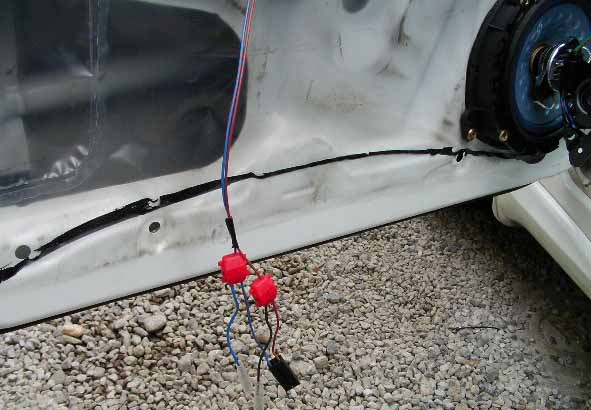

カーテシの配線
光っております。夜は綺麗かな?

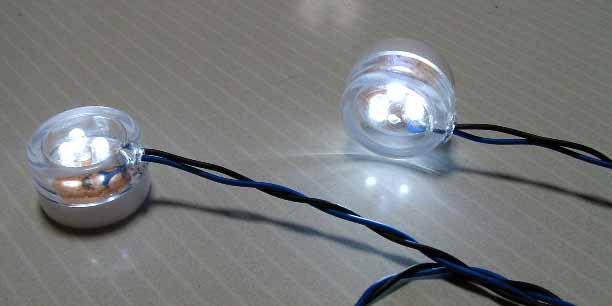

22.トランク、フット用LEDランプ 製作

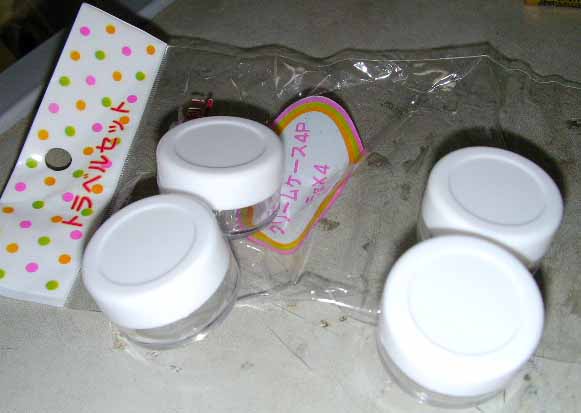

100円ショップでトラベル用クリームケース(4個入り)を購入

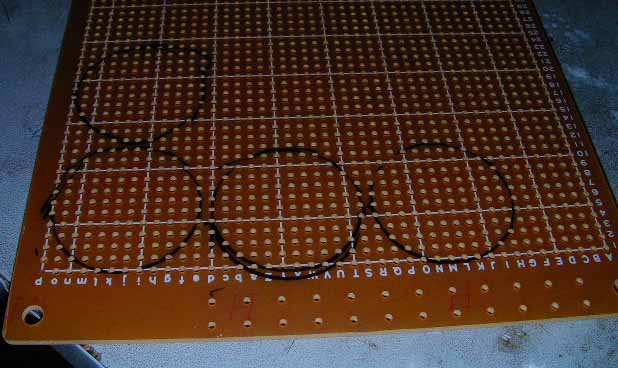

汎用基板をケースに合わせて切り込みます
あ〜らもう出来た。
これはトランク用なので白 5000mcd 60deg 3個で作りましたが
フットランプも作成予定、それには白と青を仕込みます。

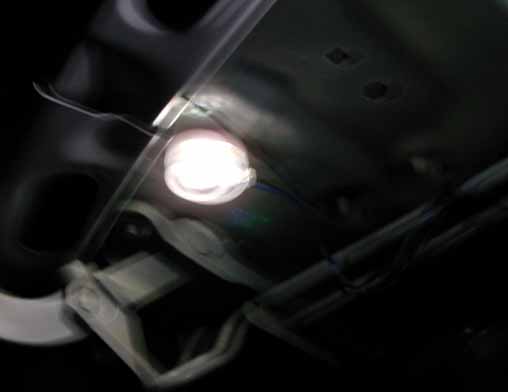

実装状態です、明るくなりました。

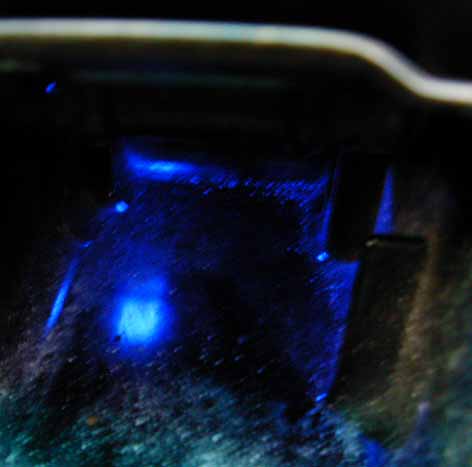

23.自家製 LED フットランプ追加

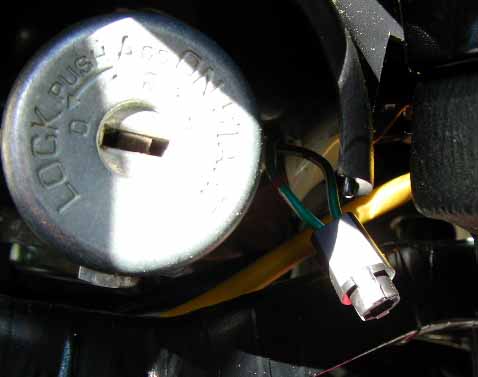

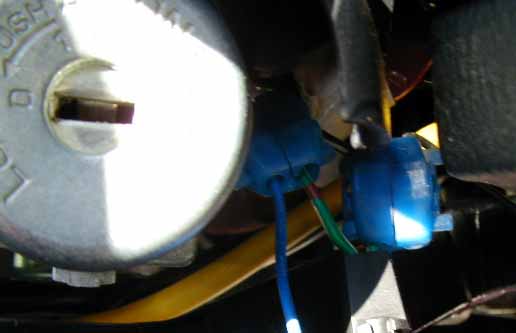

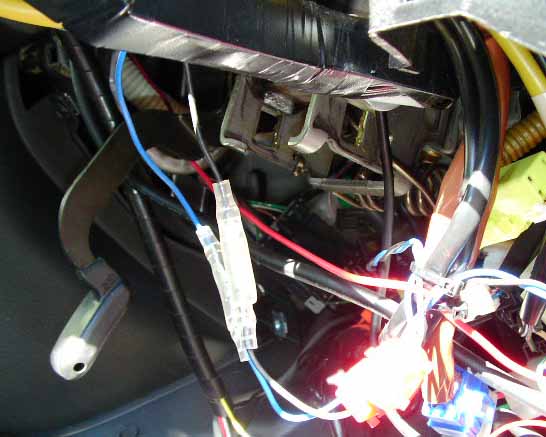

キーリングから電源をもらいます
割り込みます。
ギボシで電源を取ります。

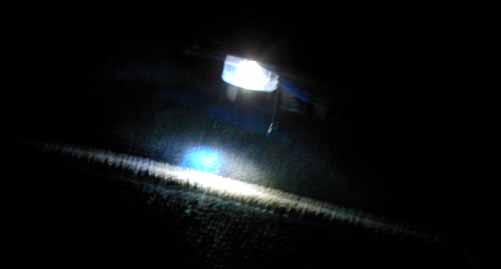

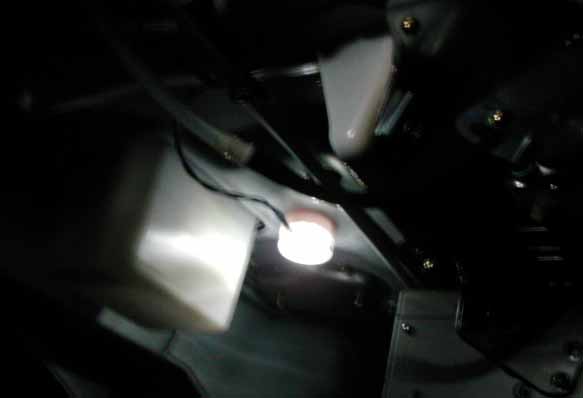

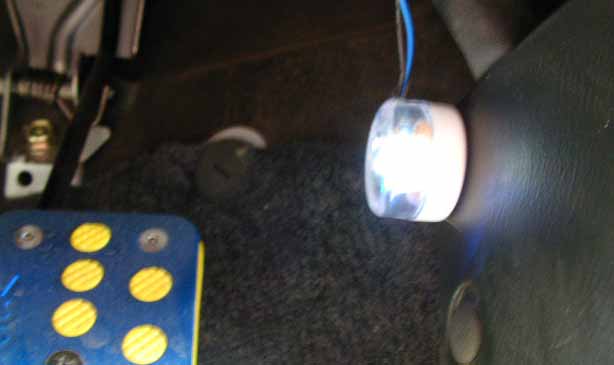

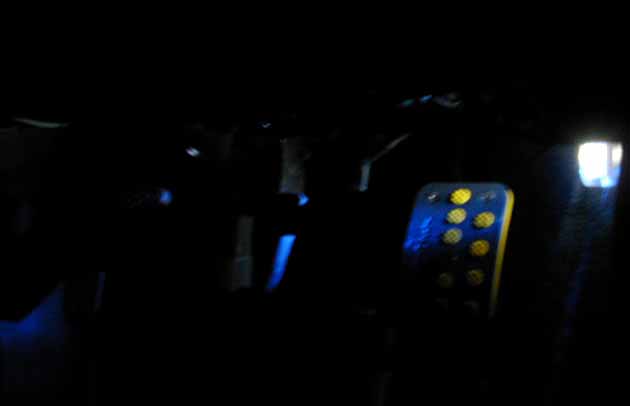

運転席側はアクセル右につけました

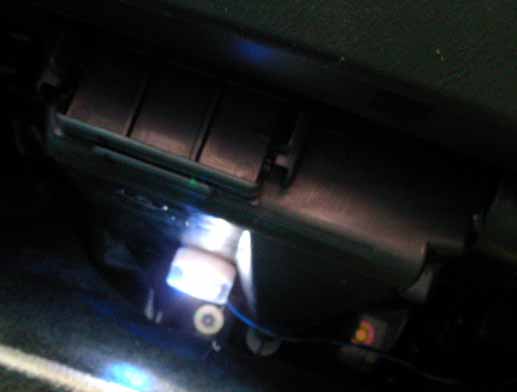

助手席はエアコンフィルタ下です。
24.フットランプ助手席配線直しと後席追加
助手席の電源をキーイルミから取りましたが、それですと助手席を開けても点きません。

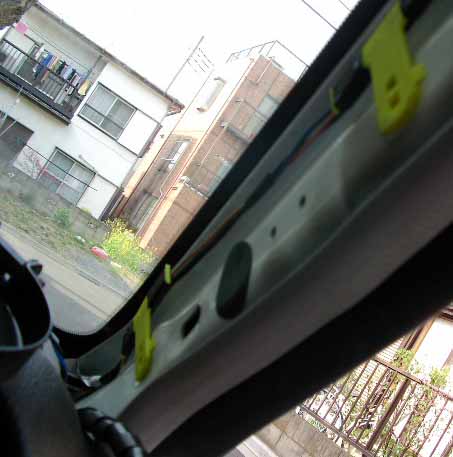

Aピラーにルームランプの配線があるので拝借します、青/赤にプラス、白/赤にマイナスでルームランプに連動します
(極性はLEDランプなのであります)

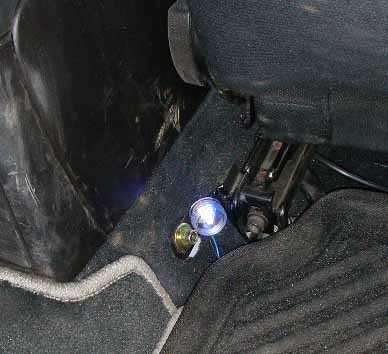

後席にも追加します、これは運転席側で助手席側にも着けました、レカロのシートレールが良い角度でしたのでそこに両面テープでつけています。
